EN 04.5 – ENTRENADOR DE ENERGÍA EÓLICA AISLADA Y RED

El Entrenador de Energía Eólica EN 04.5 ofrece una experiencia educativa avanzada y práctica, simulando un aerogenerador a través de un motor eléctrico y un generador síncrono trifásico de imanes permanentes para transformar la energía mecánica en eléctrica. Con capacidades de conversión de corriente para integración en la red eléctrica, almacenamiento en baterías y consumo directo, este equipo incluye un sistema de control informático con pantalla táctil para análisis en tiempo real, facilitando la comprensión y experimentación de cada elemento del sistema eólico. Diseñado para ser intuitivo y modular, el EN 04.5 es ideal para la enseñanza y el desarrollo de habilidades prácticas, preparando a los estudiantes y profesionales para enfrentar los desafíos futuros en el campo de las energías renovables.

Descargar PDF Solicite información y precio sin compromiso
Descripción

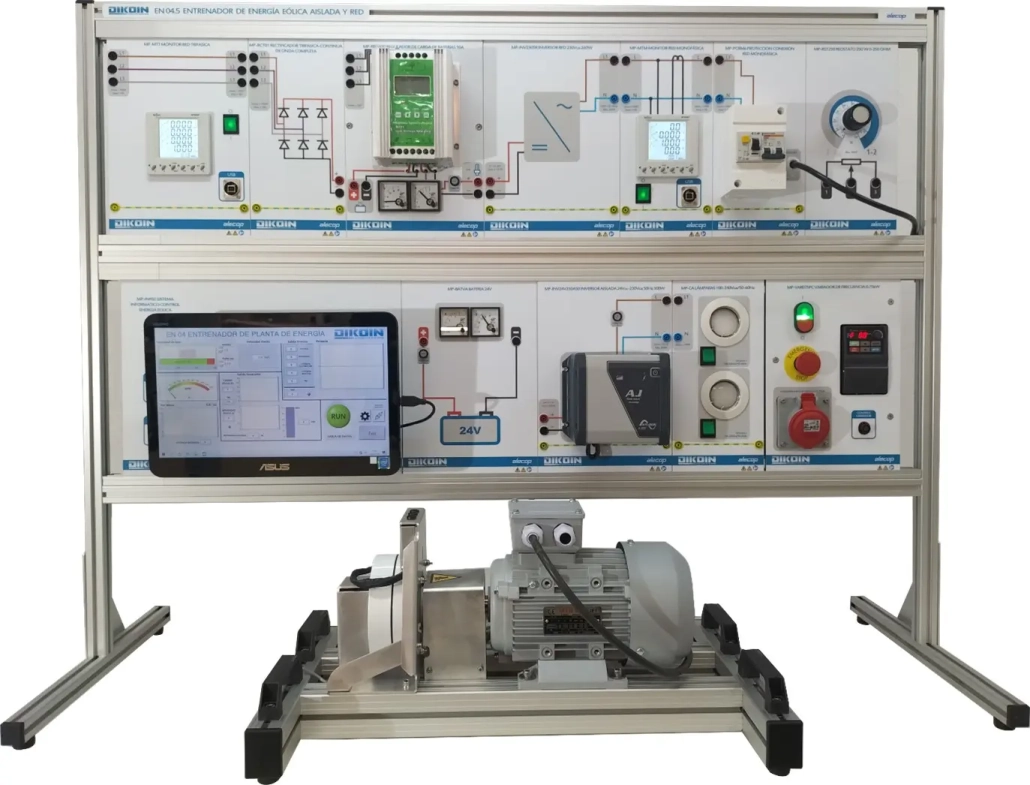

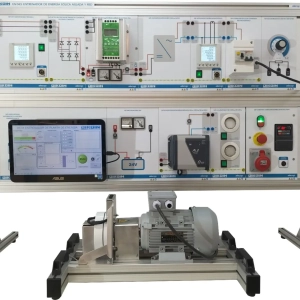

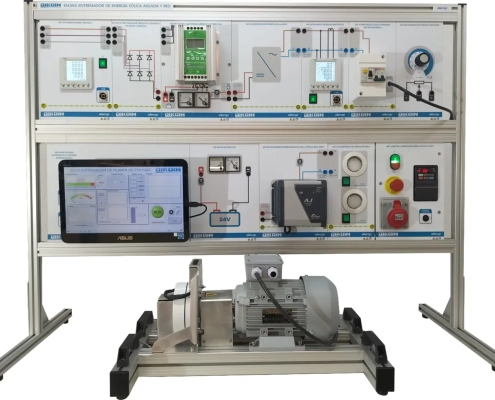

Con el equipo Entrenador de Energía Eólica EN 04.5, emulamos de manera práctica y didáctica el comportamiento de un aerogenerador. Un motor eléctrico simula las palas y el buje de un aerogenerador, accionando un generador síncrono trifásico de imanes permanentes, que convierte la energía mecánica transmitida al eje en energía eléctrica.

La corriente generada es trifásica alterna, la cual se transforma en continua para alimentar el inversor. Este inversor, a su vez, la convierte en corriente alterna monofásica con la frecuencia y características adecuadas para su integración a la red eléctrica general. Además, la energía eléctrica generada puede almacenarse en baterías, consumirse directamente a través del inversor aislado, o incluso utilizar la carga almacenada para el consumo en ausencia de viento.

Incluido en el equipo se encuentra un sistema de control informático con pantalla táctil, que ofrece un seguimiento detallado y una interfaz amigable para el análisis de datos en tiempo real. Este sistema interactivo potencia la experiencia de aprendizaje, permitiendo a los usuarios ajustar parámetros y visualizar los efectos de manera inmediata.

Con el EN 04.5, estudiantes y profesionales no solo visualizan, sino interactúan directamente con los procesos de generación eólica. Su diseño intuitivo facilita la comprensión y experimentación práctica de cada elemento del sistema eólico, desde la generación hasta la integración con la red eléctrica.

Su diseño modular y esquemático facilita la comprensión y conexión de cada componente, fomentando un aprendizaje práctico e interactivo. Además, el equipo permite la fácil conexión y desconexión de los diversos elementos, lo cual es ideal para la experimentación y análisis en diferentes configuraciones.

El EN 04.5 no solo prepara a los estudiantes para el futuro de las energías renovables, sino que también les proporciona habilidades aplicables en el mundo real. Al comprender a fondo el funcionamiento y la eficiencia de los sistemas de generación eólica, los usuarios estarán mejor equipados para enfrentar los desafíos energéticos del mañana.

Objetivos de aprendizaje
  • Estudio del funcionamiento y la disposición de un sistema de generación de energía eólica aislada y conectado a la red.
  • Trazado de las curvas características del generador:
    • Tensión trifásica en función de la velocidad de rotación.
    • Tensión DC en función de la velocidad de rotación.
    • Par en función de la intensidad generada.
    • Potencia activa trifásica en función de la velocidad de rotación.
    • Potencia DC en función de la velocidad de rotación.
    • Potencia reactiva trifásica en función de la velocidad de rotación.
  • Cálculo de las constantes de par/intensidad y tensión/velocidad de rotación del generador.
  • Rendimiento del rectificador.
  • Trazado de las curvas de Cálculo de rendimiento: Potencia eléctrica hacia la red / potencia mecánica de arrastre.
  • Determinación de los puntos de operación óptimos frente a condiciones atmosféricas variables.
  • Trazado de la curva característica potencia-velocidad de viento.
  • Análisis de la energía vertida a la red.
Datos técnicos
CARACTERÍSTICAS:
  • Estructura de aluminio anodizado.
  • Analizador de red monofásico con indicación de Potencia activa, reactiva y aparente, intensidad, tensión, frecuencia, factor de potencia, etc.
  • Analizador de red trifásico con indicación de Potencia activa, reactiva y aparente, intensidad, tensión, frecuencia, factor de potencia, etc.
  • Indicadores analógicos de tensión e intensidad DC para baterías y cargas.
  • Generador síncrono trifásico de imanes permanentes.
  • Regulador de carga de baterías.
  • Batería.
  • Rectificador trifásico de onda completa.
  • Reostato de consumo variable.
  • 2 lámparas AC.
  • Motor asíncrono de 0,55 kW.
  • Inversor de aislada 200VA 230V / 50Hz.
  • Inversor de conexión a red.
  • Módulo para protección de conexión a la red eléctrica.
  • Variador de frecuencia.
  • Módulo de adquisición de datos.
  • Ordenador con software de control y adquisición de datos.
  • El equipo se suministra con un completo cuaderno de prácticas.
Requisitos
  • Alimentación eléctrica: 230V/50Hz.
* Otras características de corriente eléctrica disponibles.
  • Nota: La imagen mostrada podría no corresponder con exactitud con el equipo suministrado.
