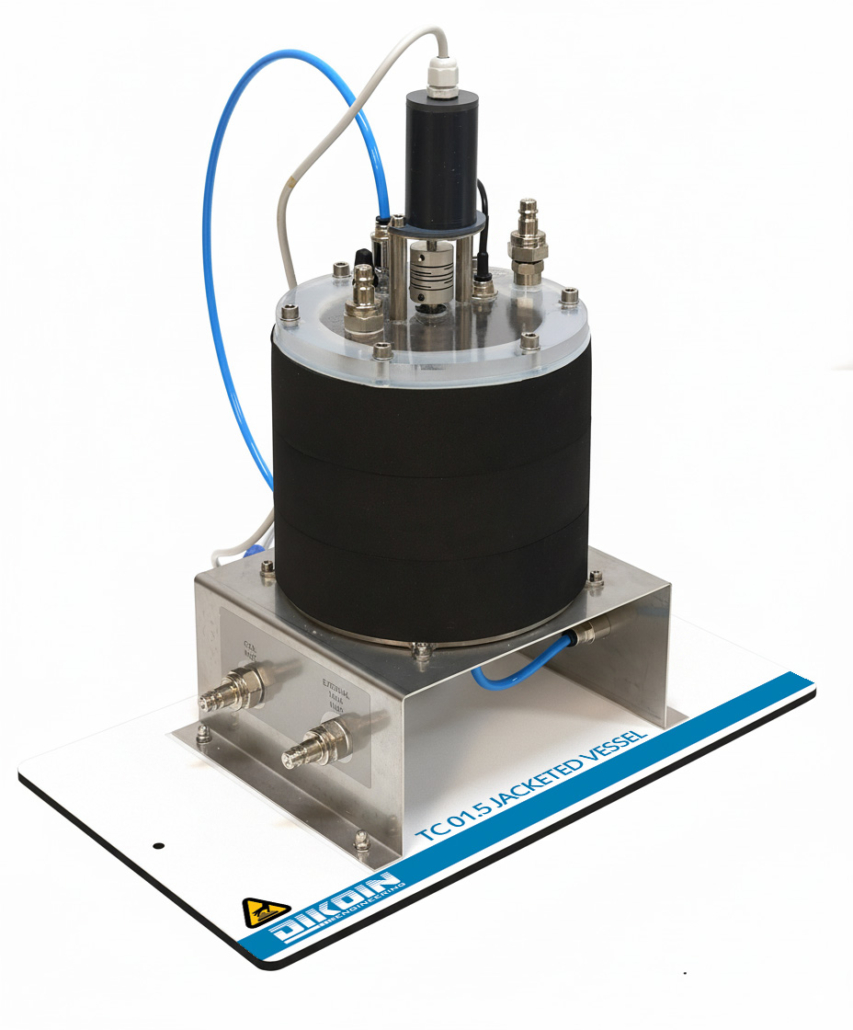

TC 01.5 – Intercambiador de Calor de Doble Camisa y Serpentín

Este tipo de intercambiador de calor es comúnmente empleado en la industria química y de procesos, especialmente en aplicaciones donde se requiere mantener una temperatura precisa del fluido.

Descargar PDF
Descripción

El sistema permite operar tanto mediante una camisa exterior como a través de un serpentín interno, y puede trabajar con flujo continuo o con volúmenes definidos de líquido en el vaso.

Incorpora un termopar que monitoriza en tiempo real la temperatura del fluido contenido en el vaso, así como un agitador que permite analizar la influencia de la agitación en el proceso de transferencia de calor.

Objetivos de aprendizaje
  • Balance de energias en el intercambiador.
  • Cálculo de la diferencia media logarítmica de temperatura.
  • Determinación del coeficiente global de transmisión de calor.
  • Cálculo de la efectividad.
Datos técnicos
  • Dimensiones: 440x250x430 mm
  • Volumen depósito interior: 1981 cm3
  • Longitud serpentín: 275 cm
  • Superficie de intercambio serpentín-depósito interior: 0,052 m2
  • Volumen depósito exterior: 1669 cm3
  • Superficie intercambio depósito interior-deposito exterior: 0,062 m2
Requisitos
  • TC 01.1 ALIMENTADOR PARA INTERCAMBIADORES DE CALOR
