TC 01.1 – Alimentador para Intercambiadores de Calor

El equipo TC 01.1, es el elemento central del conjunto de intercambio de calor TC 01. Es el módulo que proporciona agua caliente y fría a los intercambiadores de calor, además de medir las temperaturas y caudales en cada elemento.

Descripción

Todas las conexiones del equipo son enchufes rápidos auto-obturantes, que permiten un cambio rápido y simple de los diferentes intercambiadores, sin pérdida de fluido. Las conexiones de agua caliente y fría son diferentes para evitar equívocos en la conexión.

El módulo dispone de un depósito para el agua caliente de 4,5 litros de capacidad, con controladores electrónicos de temperatura y de nivel. Una válvula electromecánica llena el tanque automáticamente cuando es necesario. El sistema de almacenamiento de agua está protegido contra sobrecalentamiento, nivel bajo de agua y rebosamiento del tanque.

El sistema de bombeo dispone de un bypass, que facilita la marcha de la bomba, y permite una mejor estabilización de las condiciones en el tanque.

Objetivos de aprendizaje
  • Demostración de transferencia de calor.
  • Comparación de diferentes tipos de intercambiadores de calor.
  • Comparación de resultados con flujos co-corriente y contracorriente.
  • Medición del coeficiente de transferencia, de los efectos del caudal de flujo y del diferencial de temperatura.
  • Cálculo de balances de energía y eficiencia.



Datos técnicos
  • Calentador ajustable de 0 a 1,5kW desde el ordenador.
  • Bomba periférica:
    • Caudal máximo: 10 l/min (5m.c.a.)
    • Potencia absorbida: 180W
  • Circuito de agua caliente con Bypass.
  • Tª máxima del agua caliente: 60ºC.
  • Caudal máximo de agua caliente: 5 l/min
  • El equipo se suministra con un sistema electronico e informatizado de control y representación, que incluye ordenador.
  • Dimensiones: 730x1100x530 mm
ACCESORIOS
  • TC 01.2 INTERCAMBIADOR DE CALOR DE PLACAS.
  • TC 01.3 INTERCAMBIADOR DE CALOR POR HAZ DE TUBOS.
  • TC 01.4 INTERCAMBIADOR DE CALOR EN TUBOS CONCENTRICOS.
  • TC 01.5 INTERCAMBIADOR DE CALOR DE DOBLE CAMISA Y SERPENTIN.
NOTA:
 Los intercambiadores de calor no están incluidos en el equipo TC 01.1. El equipo TC 01.1 necesita al menos un intercambiador para funcionar.

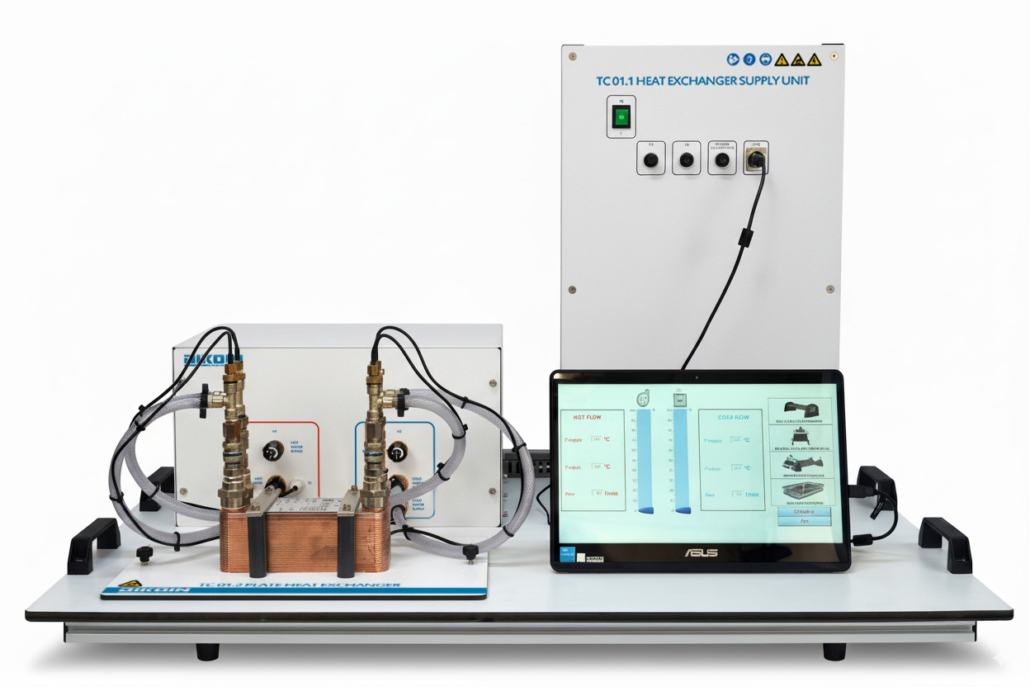

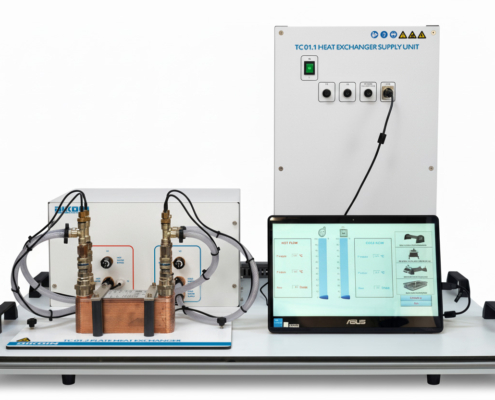

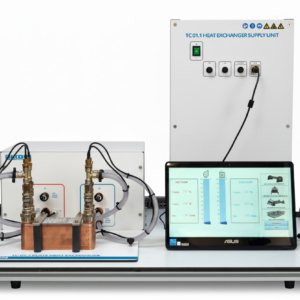

(El intercambiador de placas mostrado en la imagen no está incluido con el equipo)
Requisitos
  • Alimentación eléctrica 230V/50Hz
  • Suministro de agua mínimo: 5 l/min
  • Desagüe
