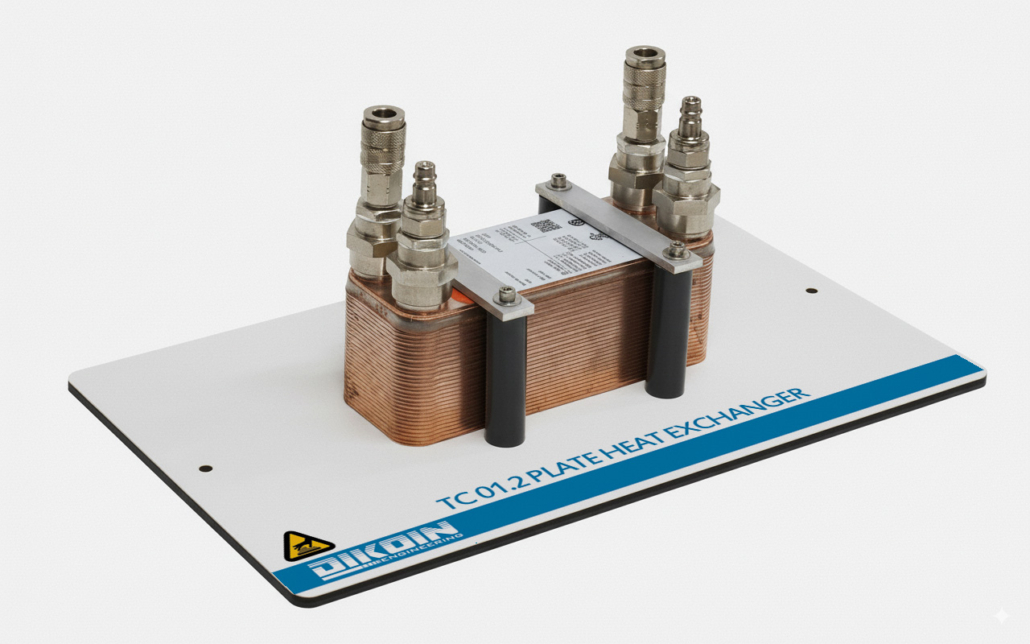

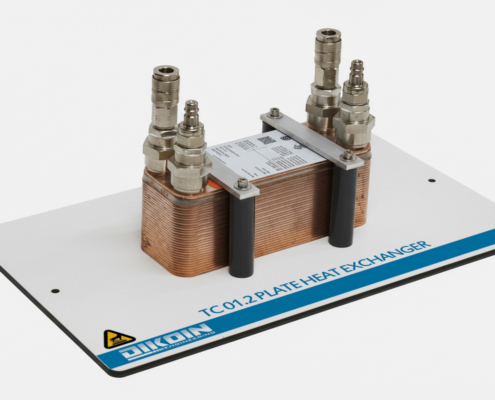

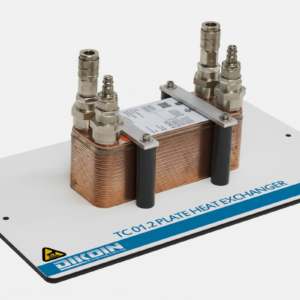

TC 01.2 – Intercambiador de Calor de Placas

En el intercambiador de placas, los flujos caliente y frío pasan por lados alternados a través de los huecos que dejan las placas, produciéndose así la transferencia de calor.

Descargar PDF Solicite información y precio sin compromiso
Descripción

La ventaja de este tipo de intercambiador de calor, es su tamaño compacto, y por tanto, son de adecuada utilización en espacios reducidos.

Las placas disponen de una geometría que provoca una turbulencia en el fluido, mejorando la transferencia de calor.

Objetivos de aprendizaje
  • Balance de energías en el intercambiador.
  • Cálculo de la diferencia media logarítmica de temperatura.
  • Determinación del coeficiente global de transmisión de calor.
  • Cálculo de la efectividad.
Datos técnicos
  • Dimensiones: 440x250x150mm
  • Número de placas: 30
  • Superficie de transferencia de calor: 0,39 m2
Requisitos
  • TC 01.1 ALIMENTADOR PARA INTERCAMBIADORES DE CALOR
