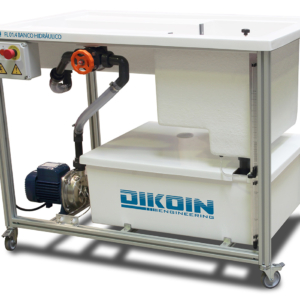

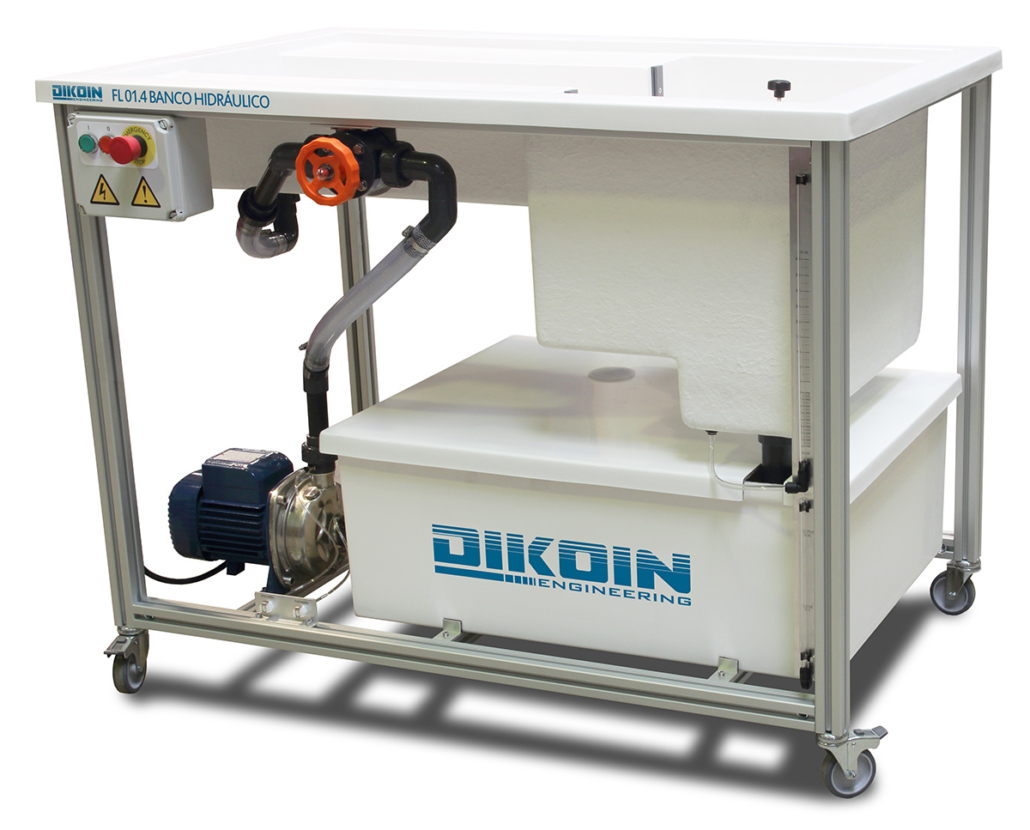

FL 01.4 – BANCO HIDRÁULICO

El banco hidráulico está diseñado como mesa de trabajo, sobre la que se pueden realizar instalaciones de una gran variedad de equipos didácticos, en los que sea necesario un aporte de caudal, garantizando una utilización sencilla y práctica.

Descripción
El banco hidráulico está diseñado como mesa de trabajo, sobre la que se pueden realizar instalaciones de una gran variedad de equipos didácticos, en los que sea necesario un aporte de caudal, garantizando una utilización sencilla y práctica.
El tanque superior o de trabajo, cuenta con dos depósitos volumétricos de diferentes tamaños. Con la finalidad de obtener las mediciones de caudal de la forma más precisa posible, el depósito superior cuenta con un medidor de volumen en dos escalas, uno calibrado de 0-8 litros para lecturas más precisas y  otro de 0-40 litros para caudales mayores. Este último también cuenta con un tapón de desagüe, que puede ser empleado para retener el fluido o en su defecto evacuarlo de forma rápida.
El depósito inferior puede albergar una capacidad de agua de hasta 120 litros de agua, y cuenta con una válvula de vaciado, así como con un medidor de nivel mínimo y máximo.
La válvula de regulación de caudal está dispuesta de modo ergonómico, para que el usuario no necesite agacharse para su manipulación.
El conexionado de los distintos equipos se realiza mediante tuercas de unión rápidas, de forma ágil y sencilla, y no requiere de herramientas (por ejemplo, destornilladores o llaves).
Objetivos de aprendizaje
En lo que respecta al método de conexión de los equipos didácticos, el banco cuenta con conexiones mediante tuercas de unión rápidas (suministrado con 2 metros de manguera flexible), de forma que la instalación de los diferentes equipos de trabajo es ágil y sencilla, y gracias a la extensión de la manguera se facilita la disposición de los múltiples elementos que componen los equipos didácticos.
En el propio banco se incluye una bomba capaz de proporcionar un caudal máximo de 160 l/min. Dicho caudal puede ser regulado gracias a la disposición de una válvula de regulación a través de la cual se puede ajustar el caudal hasta obtener la cantidad de caudal necesario para la realización óptima de la práctica.
PRACTICAS REALIZABLES
Con el propio equipo se pueden realizar las siguientes prácticas:
    • Calibración de un depósito volumétrico.
    • Medida de caudales con depósito volumétrico.
Datos técnicos
Características de la bomba:
  • Altura manométrica máxima 24 m.c.a.
  • Caudal: 20 / 120 l/min.
  • Altura manométrica: 23 / 12 m.c.a.
  • Potencia consumida 0,55 kW (0,75 HP).
  • Velocidad de giro 2.900 r.p.m. (50 Hz).
Depósitos:
  • Capacidad máxima de almacenamiento en depósito inferior: 120 litros. (disponible versión con 250 litros)
  • Medida de niveles mediante manómetros verticales, y reglas calibradas en litros.
  • Depósitos de calibración superior:
    • De 0 a 8 litros.
    • De 0 a 40 litros.
Dimensiones del equipo:
  • Ancho x largo x alto: 1300 x 845 x 975 mm.
Accesorio incluido:
  • Cronómetro.
Requisitos
  • Alimentación eléctrica: 230V/50Hz.

NOTA: El equipo no incluye el adaptador para tramo de 500mm.
